হেক্স সকেট কাপ হেড স্ক্রু : পেশাগত শিল্প জ্ঞান গাইড

কেন কাপ হেড প্রোফাইল ক্ল্যাম্পিং-ক্রিটিকাল জয়েন্টগুলিতে ফ্ল্যাট এবং প্যান হেডগুলিকে ছাড়িয়ে যায়

সকেট হেড ক্যাপ স্ক্রুর নলাকার কাপ হেড জ্যামিতি একটি নান্দনিক পছন্দ নয় - এটি একটি কার্যকরী নকশা যা একই থ্রেড আকারে ফ্ল্যাট কাউন্টারসাঙ্ক বা প্যান হেড কনফিগারেশনের তুলনায় পরিমাপযোগ্যভাবে উচ্চতর ক্ল্যাম্পিং কর্মক্ষমতা প্রদান করে। লম্বা, সোজা-পার্শ্বযুক্ত মাথাটি স্ক্রু শ্যাঙ্কের তুলনায় উল্লেখযোগ্যভাবে বৃহত্তর ভারবহন পৃষ্ঠের ব্যাসকে অনুমতি দেয়, যা যৌথ মুখের একটি বৃহত্তর অংশে ক্ল্যাম্পিং বল বিতরণ করে এবং মাথার নীচে পৃষ্ঠের চাপ কমায়। এটি নরম উপাদানগুলি থেকে একত্রিত জয়েন্টগুলিতে গুরুত্বপূর্ণ — অ্যালুমিনিয়াম অ্যালয়, ইঞ্জিনিয়ারিং প্লাস্টিক, ম্যাগনেসিয়াম এবং যৌগিক স্তরিত — যেখানে একটি ছোট-ভারবহন-ক্ষেত্রের মাথা বারবার শক্ত হওয়ার চক্রের অধীনে পৃষ্ঠের মধ্যে ইন্ডেন্ট করবে, ক্রমান্বয়ে প্রিলোড হ্রাস করবে এবং জয়েন্ট শিথিল করবে।

মাথার উচ্চতা নিজেই ইনস্টলেশনের সময় টর্সনাল অনমনীয়তায় সরাসরি অবদান রাখে। লম্বা কাপের মাথাটি সকেট টুলের জন্য আরও সাইডওয়ালের যোগাযোগ প্রদান করে, টর্ক স্থানান্তর দক্ষতা উন্নত করে এবং ক্যাম-আউটের ঝুঁকি হ্রাস করে যা অগভীর হেড প্রোফাইলগুলিকে আঘাত করে। নির্ভুল সমাবেশগুলির জন্য যেখানে টার্গেট ক্ল্যাম্প লোড অবশ্যই টর্ক-নিয়ন্ত্রিত টুলিং ব্যবহার করে নির্ভরযোগ্যভাবে অর্জন করতে হবে — যেমন অপটিক্যাল যন্ত্র, সেমিকন্ডাক্টর সরঞ্জাম এবং মেডিকেল ডিভাইসগুলিতে — কাপ হেড স্ক্রু-এর সামঞ্জস্যপূর্ণ সকেট এনগেজমেন্ট বিকল্পগুলির তুলনায় টর্ক-টু-প্রিলোড স্ক্যাটার কমিয়ে দেয়, যা ইঞ্জিনিয়ারদের যৌথ উত্পাদন আচরণের উপর একটি কঠোর নিয়ন্ত্রণ দেয়।

হেক্স সকেট সাইজ স্ট্যান্ডার্ড এবং নন-কনফর্মিং কী ফিট এর পরিণতি

একটি কাপ হেড স্ক্রু এর অভ্যন্তরীণ হেক্স সকেট সকেট ক্ষতি ছাড়া নির্ভরযোগ্য টর্ক সংক্রমণ নিশ্চিত করার জন্য সুনির্দিষ্ট মাত্রিক মান মেনে চলতে হবে। ISO 4762 মেট্রিক সকেট হেড ক্যাপ স্ক্রুগুলির জন্য নামমাত্র হেক্স কী মাপ এবং সংশ্লিষ্ট সকেট সহনশীলতা সংজ্ঞায়িত করে, যখন ASME B18.3 সমতুল্য ইঞ্চি-সিরিজ স্পেসিফিকেশনগুলি পরিচালনা করে। এই মানগুলি শুধুমাত্র হেক্স সকেটের জুড়ে-ফ্ল্যাট (AF) মাত্রাই নির্দিষ্ট করে না বরং সকেটের ন্যূনতম গভীরতা, সকেট এন্ট্রিতে চেম্ফার অ্যাঙ্গেল এবং সকেট জ্যামিতির অনুমতিযোগ্য সহনশীলতাও উল্লেখ করে — এই সবগুলি টর্ক প্রয়োগের সময় একটি হেক্স কী কীভাবে সকেটের দেয়ালকে সম্পূর্ণরূপে নিযুক্ত করে তা প্রভাবিত করে৷

যখন একটি হেক্স কী যা এমনকি 0.05 মিমি ছোট আকারের একটি আইএসও-কনফর্মিং সকেট নিযুক্ত করে, তখন যোগাযোগটি সম্পূর্ণ ফ্ল্যাঙ্ক বিয়ারিং থেকে কর্নার-অনলি বিয়ারিং-এ স্থানান্তরিত হয়, ছয়টি সম্পূর্ণ ফ্ল্যাঙ্ক মুখের পরিবর্তে ছয়টি ছোট যোগাযোগ বিন্দুতে টর্ক লোডকে কেন্দ্রীভূত করে। এটি তিন থেকে পাঁচের একটি ফ্যাক্টর দ্বারা যোগাযোগের চাপ বাড়ায়, যা গ্রেড 8.8 স্ক্রুতে প্রথম ইনস্টলেশনে সকেটের কোণগুলিকে প্লাস্টিকভাবে বিকৃত করার জন্য যথেষ্ট এবং বারবার ব্যবহারের পরে কঠিন গ্রেড 12.9 স্ক্রুগুলিতে প্রগতিশীল রাউন্ডিং ঘটায়। ব্যবহারিক অর্থটি সোজা: হেক্স কীগুলি যখন পরিধান করা হয় তখন অবশ্যই প্রতিস্থাপন করতে হবে এবং কাঠামোগত বা নিরাপত্তা-সমালোচনামূলক সমাবেশগুলিতে স্পষ্টতা সকেট হেড ক্যাপ স্ক্রুগুলিতে ইকোনমি-গ্রেড হেক্স কী সেটগুলি কখনই ব্যবহার করা উচিত নয়৷

গ্রেড 12.9 বনাম গ্রেড 10.9 সকেট হেড ক্যাপ স্ক্রু: যখন উচ্চতর শক্তি নতুন ঝুঁকি তৈরি করে তা জানা

গ্রেড 12.9 হল মেট্রিক সকেট হেড ক্যাপ স্ক্রুগুলির জন্য সর্বোচ্চ স্ট্যান্ডার্ড প্রপার্টি ক্লাস, যার ন্যূনতম প্রসার্য শক্তি 1220 MPa এবং প্রুফ লোড স্ট্রেস 1100 MPa। যাইহোক, সম্পূর্ণ যৌথ প্রসঙ্গ বিবেচনা না করে গ্রেড 12.9 নির্দিষ্ট করা সেই ঝুঁকির পরিচয় দেয় যা গ্রেড 10.9 এড়াতে পারে। গ্রেড 12.9-এর জন্য নির্দিষ্ট প্রাথমিক ঝুঁকি হল হাইড্রোজেন ক্ষয়জনিত সংবেদনশীলতা। তাপ চিকিত্সার মাধ্যমে অর্জিত উচ্চ পৃষ্ঠের কঠোরতা গ্রেড 12.9 স্ক্রুগুলিকে গ্রেড 10.9-এর তুলনায় হাইড্রোজেন-প্ররোচিত বিলম্বিত ফ্র্যাকচারের জন্য উল্লেখযোগ্যভাবে বেশি ঝুঁকিপূর্ণ করে তোলে, বিশেষ করে যখন ইলেক্ট্রোপ্লেটেড ফিনিস প্রয়োগ করা হয়।

এই কারণে, গ্রেড 12.9 সকেট হেড ক্যাপ স্ক্রুগুলি শুধুমাত্র যান্ত্রিক প্রলেপ, শারীরিক বাষ্প জমা (PVD) আবরণ, বা হাইড্রোজেন প্রবর্তন করে না এমন হট-ডিপ প্রসেস দিয়ে শেষ করা উচিত এবং অ্যাসিড-ভিত্তিক পরিষ্কারের পরে বাধ্যতামূলক হাইড্রোজেন এমব্রিটলমেন্ট রিলিফ বেক করা উচিত 190°C এর 190°C এর আগে প্রয়োগ করা উপরন্তু, অ্যালুমিনিয়াম-থেকে-অ্যালুমিনিয়াম জয়েন্টগুলিতে, গ্রেড 12.9 থেকে বর্ধিত ক্ল্যাম্প লোড প্রায়শই ভারবহন পৃষ্ঠে অ্যালুমিনিয়ামের সংকোচনশীল ফলন শক্তিকে ছাড়িয়ে যায়, যার ফলে স্থায়ী হেড এম্বেডমেন্ট হয় যা প্রথম তাপচক্রের পরে সমস্ত প্রিলোড দূর করে। এই ধরনের জয়েন্টগুলিতে, একটি শক্ত ওয়াশার সহ গ্রেড 10.9 ধারাবাহিকভাবে দীর্ঘমেয়াদী যৌথ অখণ্ডতা প্রদান করে।

কাউন্টারবোর স্পেসিফিকেশন: সম্পূর্ণ হেড সিটিং এবং টুল অ্যাক্সেস ক্লিয়ারেন্স নিশ্চিত করা

বাহ্যিক-হেক্স বোল্টের উপর সকেট হেড ক্যাপ স্ক্রুগুলির একটি সংজ্ঞায়িত সুবিধা হল একটি ফ্লাশ বা সাব-ফ্লাশ পৃষ্ঠ রেখে কাউন্টারবোরড গর্তের মধ্যে সম্পূর্ণরূপে বসার ক্ষমতা। এটি অর্জনের জন্য কাউন্টারবোরকে সঠিক ব্যাস, গভীরতা এবং অবস্থানগত সহনশীলতার সাথে মেশিন করা প্রয়োজন। কাউন্টারবোর ডিজাইনে বজায় রাখার জন্য মূল মাত্রিক সম্পর্কগুলির মধ্যে রয়েছে:

• কাউন্টারবোরের ব্যাস: স্ট্যান্ডার্ড ক্লিয়ারেন্স ফিটের জন্য নামমাত্র হেড ব্যাস প্লাস 0.3 মিমি থেকে 0.5 মিমি, অথবা ক্লোজ-ফিট অ্যাপ্লিকেশনের জন্য 0.1 মিমি থেকে 0.2 মিমি হতে হবে যেখানে হেড ল্যাটারাল পজিশনিং নিয়ন্ত্রণ করতে হবে।
• কাউন্টারবোরের গভীরতা: সম্পূর্ণ নামমাত্র মাথার উচ্চতার কমপক্ষে সমান হতে হবে। নিম্ন-গভীর কাউন্টারবোরগুলি পৃষ্ঠের উপর গর্বিত মাথা ছেড়ে দেয়, যা ফ্লাশ-ফিটিং উদ্দেশ্যকে অস্বীকার করে এবং পার্শ্বীয় লোডিংয়ের অধীনে কাউন্টারবোরের প্রান্তে একটি চাপের ঘনত্ব তৈরি করে।
• হেক্স কী অ্যাক্সেস ক্লিয়ারেন্স: স্ক্রু হেডের উপরের স্থানটি অবশ্যই হেক্স কীটির সম্পূর্ণ সন্নিবেশ গভীরতাকে মিটমাট করতে হবে — সাধারণত একটি স্ট্যান্ডার্ড এল-কির জন্য হেক্স কী দৈর্ঘ্যের 1.5 থেকে 2 গুণ।
• কাউন্টারবোরের নিচের সমতলতা: একটি নন-ফ্ল্যাট কাউন্টারবোর নীচের কারণে স্ক্রু হেড শক্ত করার সময় দোলা দেয়, অসঙ্গত ক্ল্যাম্প লোড বন্টন তৈরি করে। নির্ভুল জয়েন্টগুলির জন্য কাউন্টারবোরের নীচের সমতলতা 0.02 মিমি এর মধ্যে রাখা উচিত।

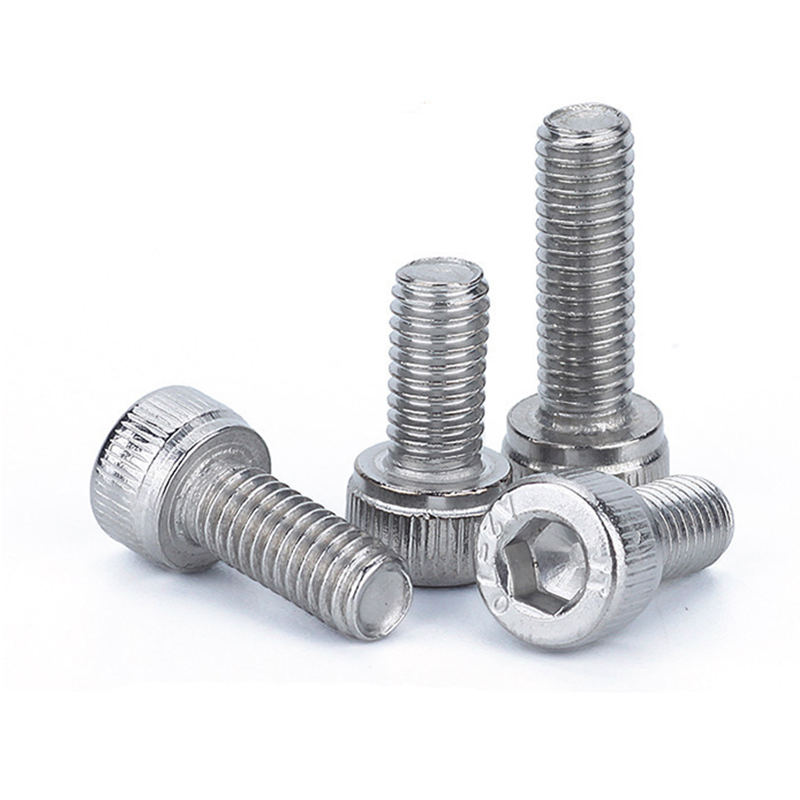

স্টেইনলেস স্টিল সকেট হেড ক্যাপ স্ক্রু: অনুশীলনে গ্যালিং প্রতিরোধ

গ্যালিং — ইনস্টলেশনের সময় স্লাইডিং যোগাযোগের চাপে স্টেইনলেস স্টিলের পৃষ্ঠতলের মিলনের কোল্ড-ওয়েল্ডিং — স্টেইনলেস থ্রেডেড গর্তে স্টেইনলেস সকেট হেড ক্যাপ স্ক্রুগুলিকে একত্রিত করার সময় সবচেয়ে ঘন ঘন ব্যর্থতার মোডের সম্মুখীন হয়। প্রক্রিয়াটি চালিত হয় স্টেইনলেস স্টীলের উপর নিষ্ক্রিয় অক্সাইড স্তরের ভাঙ্গনের মাধ্যমে থ্রেডের সংস্পর্শের চাপে, বেয়ার ধাতব পৃষ্ঠগুলিকে প্রকাশ করে যা অবিলম্বে একে অপরের সাথে বন্ধন করে। গ্যালিং প্রতিরোধ করার জন্য উপাদান পৃষ্ঠের অবস্থা এবং ইনস্টলেশন প্রক্রিয়া উভয়ই সম্বোধন করা প্রয়োজন:

• অ্যান্টি-সিজ যৌগ প্রয়োগ: MoS₂ পেস্ট বা নিকেল-ভিত্তিক অ্যান্টি-সিজ ইনস্টলেশনের আগে স্ক্রু থ্রেডগুলিতে প্রয়োগ করা একটি লুব্রিকেটিং বাধা তৈরি করে। নোট করুন যে অ্যান্টি-সিজ কার্যকর ঘর্ষণ গুণাঙ্ককে 30% থেকে 50% কমিয়ে দেয়, অতিরিক্ত টেনশন এড়াতে ইনস্টলেশন টর্কের একটি অনুরূপ হ্রাস প্রয়োজন।
• উপাদান গ্রেড পার্থক্য: A2 (304 স্টেইনলেস) ট্যাপড হোলে A4-80 (316 স্টেইনলেস) স্ক্রু ব্যবহার করা একটি ছোট গঠনগত পার্থক্যের পরিচয় দেয় যা গ্যালিং মেকানিজমকে ব্যাহত করে।
• নিয়ন্ত্রিত ইনস্টলেশন গতি: স্টেইনলেস স্ক্রুগুলির পাওয়ার টুল ইনস্টলেশনের জন্য উপলব্ধ সর্বনিম্ন গতির সেটিং ব্যবহার করা উচিত, চূড়ান্ত টর্কিং হাতে করা। উচ্চ ঘূর্ণন গতি ঘর্ষণীয় তাপ উৎপন্ন করে যা নাটকীয়ভাবে গ্যালিং সম্ভাবনা বৃদ্ধি করে।
• থ্রেড ক্লাস নির্বাচন: একটি 6g/6H থ্রেড ক্লাস (স্ট্যান্ডার্ড ক্লিয়ারেন্স ফিট) একটি শক্ত 4h/4H ক্লাসের পরিবর্তে নির্দিষ্ট করা স্ক্রু এবং নাট থ্রেড ফ্ল্যাঙ্কগুলির মধ্যে অতিরিক্ত ক্লিয়ারেন্স প্রদান করে, রান-ডাউনের সময় যোগাযোগের চাপ হ্রাস করে এবং গ্যালিং ঝুঁকি কমায়।

লো-হেড এবং থিন-হেড সকেট ক্যাপ স্ক্রু: অ্যাপ্লিকেশন, ট্রেড-অফ এবং স্পেসিফিকেশন ট্র্যাপ

লো-হেড সকেট ক্যাপ স্ক্রু সমতুল্য থ্রেড আকারের জন্য আদর্শ ISO 4762 মাত্রার প্রায় 60% মাথার উচ্চতা বৈশিষ্ট্যযুক্ত। মাথার উচ্চতা হ্রাসের জন্য ট্রেড-অফ হল একটি ছোট হেক্স সকেট এনগেজমেন্ট ডেপথ, যা সরাসরি সর্বোচ্চ টর্ককে সীমাবদ্ধ করে যা সকেট স্ট্রিপ-আউট করার আগে প্রয়োগ করা যেতে পারে। একটি M4 লো-হেড সকেট স্ক্রু-এর জন্য, ব্যবহারযোগ্য সকেট গভীরতা সাধারণত 1.2mm থেকে 1.5mm হয় একটি স্ট্যান্ডার্ড হেডের জন্য 2.0mm-এর তুলনায় - একটি 30% থেকে 40% হ্রাস যা সর্বাধিক ইনস্টলেশন টর্কের অনুরূপ হ্রাসে অনুবাদ করে৷ টর্ক টার্গেট সামঞ্জস্য না করে লো-হেড স্ক্রু নির্দিষ্ট করা একটি সাধারণ ডিজাইনের ত্রুটি যার ফলে সমাবেশের সময় হয় আন্ডার-টর্কড জয়েন্ট বা স্ট্রাইপড সকেট হয়।

বোতাম হেড বনাম লো-হেড: পার্থক্য বোঝা

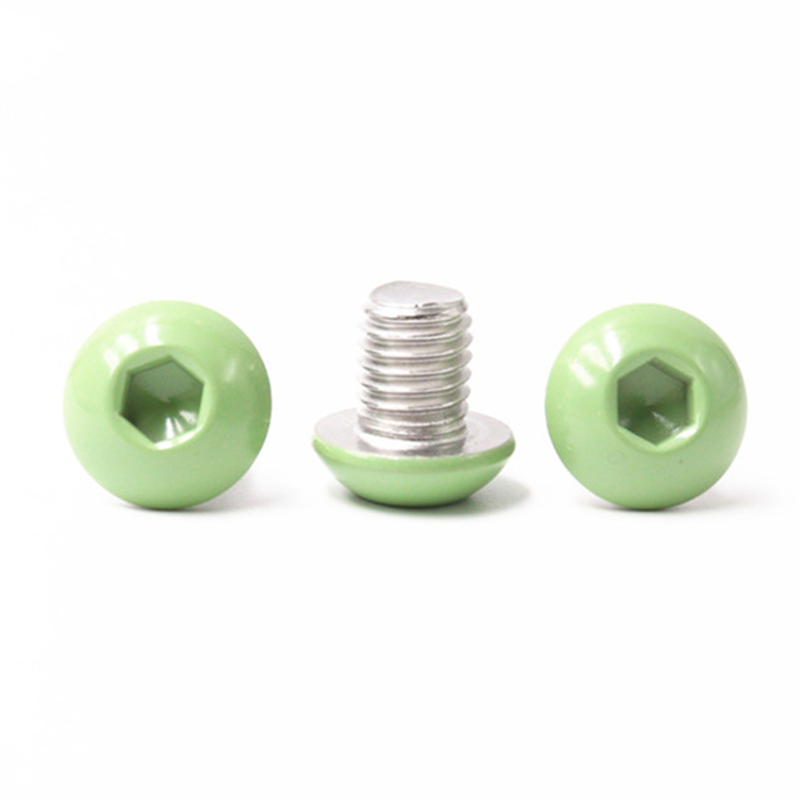

বোতাম হেড সকেট ক্যাপ স্ক্রুগুলি একটি পৃথক পণ্য বিভাগ যা প্রায়শই নিম্ন-মাথার প্রকারের সাথে বিভ্রান্ত হয়। বোতামের মাথাটি একটি বড়-ব্যাসের, কম-প্রোফাইল গম্বুজযুক্ত মাথাটি ক্ল্যাম্পিং লোড বিতরণ এবং নান্দনিকতার জন্য অপ্টিমাইজ করে। লো-হেড সকেট স্ক্রু একটি নলাকার সোজা-পার্শ্বযুক্ত হেড প্রোফাইল ধরে রাখে যা একটি স্ট্যান্ডার্ড বা সামান্য হ্রাস করা কাউন্টারবোর ব্যাসের সাথে মিলে যায় — এটি কাউন্টারবোর সামঞ্জস্য বজায় রেখে জয়েন্ট পৃষ্ঠের উপরে অক্ষীয় স্থান সংরক্ষণ করে। স্পেসিফিকেশনের সময় এই দুই ধরনের মিশ্রিত করার ফলে কাউন্টারবোর অমিল, অপ্রত্যাশিত হেড প্রোট্রুশন বা উদ্দেশ্য লোড পাথের জন্য অপর্যাপ্ত ভারবহন এলাকা হয়। Suzhou Anzhikou কাস্টম মাত্রায় উভয় কনফিগারেশন তৈরি করে, যার মধ্যে অ-মানক মাথার উচ্চতা রয়েছে যা স্ট্যান্ডার্ড এবং লো-হেড সংজ্ঞার মধ্যে পড়ে।

বিভিন্ন পরিষেবা পরিবেশ জুড়ে হেক্স সকেট কাপ হেড স্ক্রুগুলির জন্য সারফেস ট্রিটমেন্ট নির্বাচন

পৃষ্ঠ চিকিত্সা একটি প্রয়োগ সকেট মাথা ক্যাপ স্ক্রু এটি শুধুমাত্র এর ক্ষয় প্রতিরোধ ক্ষমতাকেই প্রভাবিত করে না বরং এর ঘর্ষণ সহগ, হাইড্রোজেন ক্ষয়ক্ষতির ঝুঁকি, বেস স্ক্রুর উপর মাত্রিক বৃদ্ধি এবং শেষ-ব্যবহারের পরিবেশের জন্য উপযুক্ততাকেও প্রভাবিত করে। নির্ভুল সকেট হেড ক্যাপ স্ক্রুগুলির জন্য সর্বাধিক ব্যবহৃত সমাপ্তির মধ্যে রয়েছে:

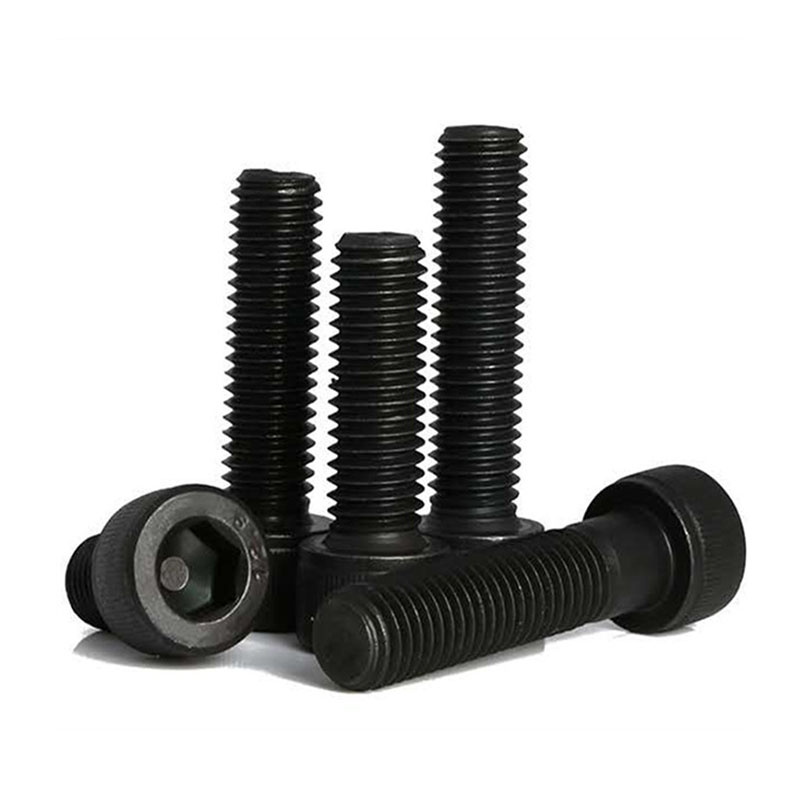

• কালো অক্সাইড (কালো করা): মূলত শূন্য মাত্রিক বৃদ্ধি যোগ করে এবং শুষ্ক অন্দর পরিবেশে হালকা জারা সুরক্ষা প্রদান করে। অভ্যন্তরীণ মেশিনের উপাদান, টুলিং ফিক্সচার এবং অপটিক্যাল মাউন্টের জন্য উপযুক্ত যেখানে কম প্রতিফলন প্রয়োজন।
• দস্তা ইলেক্ট্রোপ্লেটিং (স্বচ্ছ বা হলুদ ক্রোমেট): মাঝারি জারা প্রতিরোধ ক্ষমতা প্রদান করে (স্বচ্ছের জন্য 72-96 ঘন্টা লবণ স্প্রে, হলুদ ক্রোমেটের জন্য 200 ঘন্টা)। প্রতি পাশে 5-10 মাইক্রন যোগ করে এবং গ্রেড 12.9 স্ক্রুতে হাইড্রোজেন ক্ষয়ক্ষতির ঝুঁকি প্রবর্তন করে; বেক ত্রাণ প্রয়োজন.
• যান্ত্রিক দস্তা কলাই: ইলেক্ট্রোকেমিক্যাল ডিপোজিশনের পরিবর্তে যান্ত্রিক প্রভাবের মাধ্যমে দস্তা প্রয়োগ করে, হাইড্রোজেন গ্রহণ সম্পূর্ণরূপে দূর করে। উচ্চ-শক্তির সকেট হেড ক্যাপ স্ক্রুগুলির জন্য ইলেক্ট্রোপ্লেটিং-এর পছন্দের বিকল্প।
• ড্যাক্রোমেট / জ্যামেট আবরণ: হাইড্রোজেন ঝুঁকি ছাড়াই 500 ঘন্টা লবণ স্প্রে প্রতিরোধের এবং জ্বালানী, জলবাহী তরল এবং হালকা অ্যাসিডের জন্য চমৎকার রাসায়নিক প্রতিরোধের প্রদান করে। স্বয়ংচালিত এবং বহিরঙ্গন শক্তি সরঞ্জাম ব্যাপকভাবে ব্যবহৃত.
• প্যাসিভেশন (শুধুমাত্র স্টেইনলেস স্টীল): রাসায়নিক প্যাসিভেশন স্টেইনলেস সকেট স্ক্রুগুলিতে প্যাসিভ অক্সাইড স্তর পুনরুদ্ধার করে এবং শক্তিশালী করে, পৃষ্ঠ থেকে মুক্ত আয়রন দূষণ অপসারণ করে। খাদ্য প্রক্রিয়াকরণ, ফার্মাসিউটিক্যাল এবং সামুদ্রিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত স্টেইনলেস স্ক্রুগুলির জন্য অপরিহার্য৷
