শিল্প জ্ঞান
কেন উপাদান নির্বাচন সরাসরি কাঁধের স্ক্রু কর্মক্ষমতা নির্ধারণ করে
স্ট্যান্ডার্ড ফাস্টেনার থেকে ভিন্ন, কাঁধের স্ক্রু (স্ট্রিপার বোল্ট নামেও পরিচিত) সুনির্দিষ্ট গতি নির্দেশনার সময় অক্ষীয় এবং রেডিয়াল উভয় লোড বহন করে। উপাদান পৃষ্ঠ কঠোরতা এবং মূল বলিষ্ঠতা ভারসাম্য আবশ্যক. হাই-সাইকেল ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশনের জন্য, আমরা Suzhou Anzhikou Hardware Technology Co., Ltd.-এ সাধারণত অ্যালয় স্টিলের (যেমন, 40Cr বা 42CrMo) কাঁধে HRC 48-52-এ হিট-ট্রিটেড করার সুপারিশ করি, যখন থ্রেডটি ভঙ্গুরতা এড়াতে HRC 32-36-এ থাকে। সঠিক তাপ চিকিত্সা ছাড়াই নিম্ন-কার্বন স্টিলের মতো নিম্নমানের উপকরণগুলি ব্যবহার করার ফলে অকাল থ্রেড স্ট্রিপিং বা কাঁধের বিকৃতি ঘটে , সরাসরি টুলিং নির্ভুলতা আপস.
ক্ষয়কারী পরিবেশের জন্য, স্টেইনলেস স্টিল (উচ্চতর কঠোরতার জন্য 303/304 বা 410) প্রয়োজনীয় হয়ে ওঠে। যাইহোক, যে নোট স্টেইনলেস স্টিলের কাঁধের স্ক্রুগুলির শিয়ারের শক্তি প্রায় 15-20% কম মিশ্র ইস্পাত সমতুল্য - আপনার ইঞ্জিনিয়ারিং দলের সাথে আলোচনা করার জন্য একটি গুরুত্বপূর্ণ ট্রেড-অফ। 20 বছরের অ-মানক স্ক্রু কাস্টমাইজেশন অভিজ্ঞতার সাথে, আমরা সর্বদা প্রকৃত কঠোরতা এবং রচনা দেখানো উপাদান পরীক্ষার শংসাপত্র সরবরাহ করি।
স্টেপ স্ক্রু সহনশীলতা: সমাবেশ এবং ভাঙ্গনের মধ্যে পার্থক্য
নির্ভুলতা থ্রেডেড অংশ এবং স্টেপড বিয়ারিং পৃষ্ঠের মধ্যে লম্বতা এবং ঘনত্বের মধ্যে রয়েছে। জন্য ধাপ স্ক্রু , শিল্পের মান (DIN বা ISO) প্রায়ই ছেড়ে যায় 0.05-0.1 মিমি ঘনত্ব সহনশীলতা , কিন্তু স্বয়ংক্রিয় সমাবেশ জিগ বা ছাঁচ অ্যাপ্লিকেশনের জন্য, আমরা নির্দিষ্ট করার সুপারিশ করি সর্বোচ্চ 0.02 মিমি . কেন? এমনকি 0.05 মিমি মিসলাইনমেন্ট অসম ক্ল্যাম্পিং ফোর্স এবং ত্বরিত বুশিং পরিধানে পরিবর্ধন করে।
ধাপ স্ক্রু গুণমান মূল্যায়নের জন্য একটি ব্যবহারিক চেকলিস্ট:
- একটি ডায়াল সূচক ব্যবহার করে স্টেপ ফেস রানআউট পরিমাপ করুন - ধাপের দৈর্ঘ্যের প্রতি 10 মিমি প্রতি 0.02 মিমি ছাড়িয়ে শূন্য রিডিং গ্রহণ করুন .
- থ্রেড ক্লাস যাচাই করুন (যেমন, 6g বা 6h) মিলনের ট্যাপড হোলের সাথে মেলে – অমিল থ্রেডের কারণে অতিরিক্ত টাইট করা একটি সাধারণ ব্যর্থতা মোড।
- স্টেপ হেডের নীচে ফিলেট ব্যাসার্ধ পরিদর্শন করুন - তীক্ষ্ণ কোণগুলি স্ট্রেস ফ্র্যাকচারকে আমন্ত্রণ জানায়। আমাদের কাস্টম ধাপের স্ক্রুগুলি গ্রাহকের আঁকা প্রতি নিয়ন্ত্রিত রেডিআই অন্তর্ভুক্ত করে।
এবং আমাদের ওয়ার্কশপ ফ্লোর থেকে বলতে চাই: "গুণমান প্রথম, ক্রমাগত উদ্ভাবন" মানে আমরা ব্যাচগুলি প্রত্যাখ্যান করি যদি ধাপের মুখোমুখি সমান্তরালতা 0.01 মিমি-এর বাইরে চলে যায় - এটি আপনার পুনরাবৃত্তিযোগ্য সমাবেশের নির্ভুলতার জন্য আনজিকো হার্ডওয়্যারের প্রতিশ্রুতি।
টুলিং ডিজাইনে কখন কাঁধের স্ক্রু বনাম স্টেপ স্ক্রু নির্দিষ্ট করতে হবে
অনেক ক্রেতা এই দুটি বিভাগকে বিভ্রান্ত করে, কিন্তু পার্থক্যটি বেঁধে রাখার কৌশল নির্দেশ করে। ব্যবহার করুন কাঁধের স্ক্রু পিভট বা নির্দেশিত স্টপ হিসাবে যেখানে থ্রেডেড কাঁধটি ঘূর্ণায়মান শ্যাফ্ট বা সুনির্দিষ্টভাবে নিয়ন্ত্রিত স্পেসার হিসাবে কাজ করে। ব্যবহার করুন ধাপ স্ক্রু যখন থ্রেডেড সেকশনে ক্ল্যাম্পিং প্রদান করা হয় তখন উপাদানগুলিকে অক্ষীয়ভাবে সনাক্ত করার জন্য আপনার একটি ধাপযুক্ত ব্যাসের প্রয়োজন হয় - ডাই স্ট্যাক অ্যাসেম্বলি বা সেন্সর মাউন্টিং বন্ধনীতে সাধারণ।
তুলনা: কাঁধের স্ক্রু বনাম স্টেপ স্ক্রু কার্যকরী ফোকাস | বৈশিষ্ট্য | কাঁধের স্ক্রু | স্টেপ স্ক্রু |
| প্রাথমিক ভূমিকা | ঘূর্ণমান খাদ / রৈখিক গাইড স্টপ | অক্ষীয় লোকেটার বাতা |
| সমালোচনামূলক সহনশীলতা | কাঁধের বাইরের ব্যাস এবং দৈর্ঘ্য | ধাপের উচ্চতা এবং ঘনত্ব |
| সাধারণ উপাদান কঠোরতা | HRC 45–52 (পরিধান-প্রতিরোধী) | HRC 38-45 (ব্যালেন্স) |
আমরা দেখেছি ইঞ্জিনিয়াররা ভুলভাবে একটি কাঁধের স্ক্রুর জন্য একটি স্টেপ স্ক্রু প্রতিস্থাপন করে, যা লিনিয়ার মোশন সিস্টেমে বাঁধাই করে। সর্বদা সঙ্গমের উপাদানটির উদ্দেশ্যযুক্ত যোগাযোগের পৃষ্ঠটি ক্রস-চেক করুন - যদি পার্শ্বীয় নির্দেশিকা প্রয়োজন হয়, কাঁধের স্ক্রুটির সম্পূর্ণ দৈর্ঘ্যের থ্রেডেড অংশটি আলোচনার যোগ্য নয়। Suzhou Anzhikou-এ, আমরা আমাদের 20 বছরের শিল্প উত্পাদন এবং বিকাশের অভিজ্ঞতাকে কাজে লাগিয়ে এই ধরনের অমিল রোধ করতে গ্রাহকদের সমাবেশ ড্রয়িং পর্যালোচনা করতে সাহায্য করি।
নন-স্ট্যান্ডার্ড স্টেপ স্ক্রুতে চারটি লুকানো ব্যর্থতার মোড (এবং আমরা কীভাবে তাদের প্রতিরোধ করি)
1. ঠান্ডা শিরোনাম অবশিষ্ট চাপ থেকে থ্রেড রুট ক্র্যাকিং
উৎপাদন করার সময় ধাপ স্ক্রু ঠান্ডা শিরোনামের মাধ্যমে, ধাপে স্থানান্তরের সময় অনুপযুক্ত ধাতব প্রবাহ মাইক্রো-টিয়ার তৈরি করে। আমাদের সমাধান: পোস্ট-হেডিং স্ট্রেস-রিলিফ অ্যানিলিং এর পরে থ্রেড রোলিং (কাটিং নয়) শস্য প্রবাহ লাইন অক্ষত রাখা. আমরা একটি 60x মাইক্রোস্কোপের অধীনে এলোমেলো নমুনা পরীক্ষা করি – কোন ফাটল অনুমোদিত নয়।
2. কাঁধের স্ক্রু ঘাড় ব্যাসার্ধের অধীনে-ডিজাইন ক্লান্তি নেতৃস্থানীয়
সাইক্লিক লোডিং অ্যাপ্লিকেশনে (যেমন, রেসিপ্রোকেটিং প্রেস প্লেট), কাঁধের স্ক্রু খুব ছোট ফিলেট ব্যাসার্ধ (r <0.5 মিমি) 50,000 চক্রের মধ্যে ক্লান্তি ফ্র্যাকচার তৈরি করে। আপনার প্রকৃত লোড স্পেকট্রামের উপর ভিত্তি করে রেডিআই সুপারিশ করতে আমরা সীমিত-উপাদান বিশ্লেষণ ব্যবহার করি - 10 জন অভিজ্ঞ প্রযুক্তিবিদদের আমাদের ইঞ্জিনিয়ারিং টিমের একটি বিনামূল্যের পরিষেবা৷
3. অসঙ্গত ধাপ উচ্চতা ব্যাচ থেকে ব্যাচ
মাল্টি-স্টেপ স্ক্রু স্ট্যাকের জন্য (যেমন, একটি একক লোকেটিং পিনে তিন ধাপের স্ক্রু স্তুপ করা), প্রতি স্ক্রু ±0.05 মিমি উচ্চতার বৈচিত্র্য বিভ্রান্তির কারণ হয়। আমরা ধাপের উচ্চতা নিয়ন্ত্রণ করি ±0.01 মিমি তাপ চিকিত্সার পরে CNC নাকাল ব্যবহার করে। "খরচ অপ্টিমাইজ করুন, গতি উন্নত করুন" - কিন্তু স্ট্যাক-আপ নিয়ন্ত্রণের খরচে কখনই নয়।
4. শক্ত ধাপের স্ক্রুগুলিতে কলাই-প্ররোচিত হাইড্রোজেন ক্ষত
জিঙ্ক বা নিকেল প্লেটিং কাঁধের স্ক্রু এইচআরসি 40 এর চেয়ে শক্ত হলে তাৎক্ষণিক বেকিং প্রয়োজন (190-220 ডিগ্রি সেলসিয়াসে 4 ঘন্টা)। অনেক সরবরাহকারী এটি এড়িয়ে যান, যার ফলে লোডের অধীনে হঠাৎ ব্যর্থ হয়। আমরা ISO 9588 বেকিং প্রোটোকল অনুসরণ করি এবং ব্যাচ প্রতি প্রক্রিয়া রেকর্ড প্রদান. এই কারণেই আমাদের নির্ভুল স্ক্রুগুলি 40টি দেশে রপ্তানি করা হয় - নির্ভরযোগ্যতা ঐচ্ছিক নয়৷
.jpg "চীন সরবরাহকারী ISO 7379 কালো ষড়ভুজ সকেট হেড শোল্ডার স্ক্রু")
.jpg "গরম বিক্রয় ISO 7379 স্টেইনলেস স্টীল M5 M6 হেক্সাগন সকেট কাঁধের স্ক্রু")
.jpg "নতুন নকশা অ-মানক সব আইটেম কাঁধ স্ক্রু")
.jpg "স্টেইনলেস স্টীল ক্রস ছোট মিনি মাইক্রো ধাপ কাঁধ ঘড়ি স্ক্রু")
.jpg "পাইকারি কাস্টম ISO 7379 সকেট কম কাপ হেড শোল্ডার স্ক্রু")
-1.png "স্টেইনলেস স্টীল m3 T10 টর্ক্স ফ্ল্যাট হেড আন্ডারকাট মেশিন স্ক্রু")

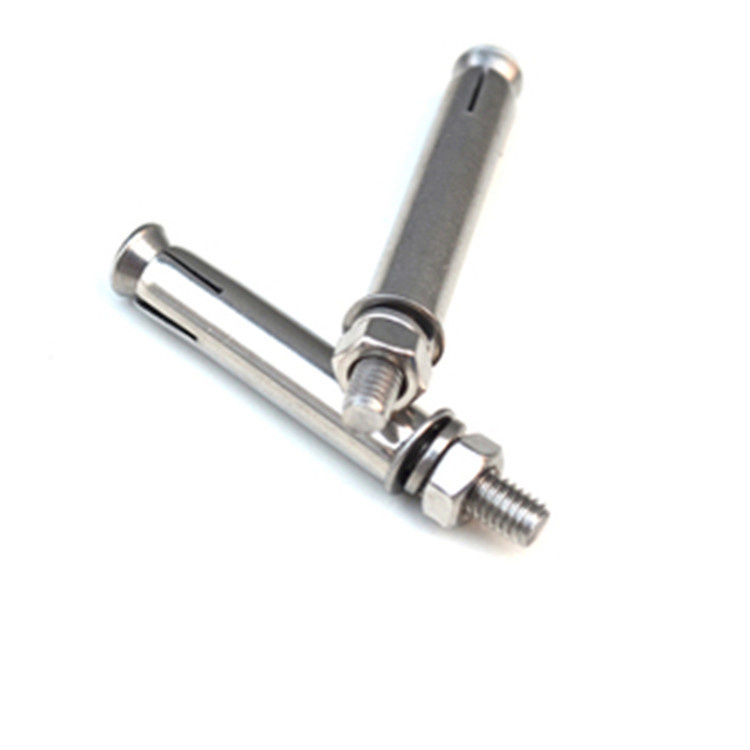

.jpg "জানালার জন্য অ-মানক স্টেইনলেস স্টীল m5 সম্প্রসারণ বোল্ট")
