শিল্প জ্ঞান

মধ্যে ফ্ল্যাট সহনশীলতা জুড়ে হেক্স হেড স্ক্রু এবং রেঞ্চিং নির্ভরযোগ্যতার উপর এর প্রভাব

একটি হেক্স হেড স্ক্রু-এর জুড়ে-ফ্ল্যাট (AF) ডাইমেনশন হল সেই প্যারামিটার যা নির্ধারণ করে যে একটি রেঞ্চ বা সকেট ফাস্টেনার মাথায় সঠিকভাবে বসবে কিনা। যদিও এটি সহজবোধ্য বলে মনে হচ্ছে, AF-কে দেওয়া সহনশীলতা উইন্ডো - এবং এটি রেঞ্চ উত্পাদন সহনশীলতার সাথে কীভাবে ইন্টারঅ্যাক্ট করে - ইনস্টলেশন টর্ক দক্ষতার সাথে প্রেরণ করা হয় কিনা বা টুলটি স্লিপ করে, ফ্ল্যাটগুলিকে গোল করে বা অসম লোড প্রয়োগ করে কিনা তার উপর সরাসরি প্রভাব ফেলে৷ ISO 4014 এবং DIN 931 এর অধীনে, পণ্য গ্রেড A-তে হেক্স হেড বল্টের জন্য AF সহনশীলতা M16 পর্যন্ত আকারের জন্য h15 হিসাবে নির্দিষ্ট করা হয়েছে, যা নামমাত্র থেকে একটি উল্লেখযোগ্য নেতিবাচক বিচ্যুতিকে অনুমতি দেয়। একটি M10 বোল্টের জন্য (নামমাত্র AF 17 মিমি), h15 এর অধীনে ন্যূনতম অনুমোদিত AF হল 16.73 মিমি — নামমাত্রের তুলনায় 0.27 মিমি ব্যবধান।

বিচ্ছিন্নতায়, 0.27 মিমি নগণ্য শোনায়। একটি স্ট্যান্ডার্ড ওপেন-এন্ড রেঞ্চের সাথে মিলিত যা তার নিজস্ব সহনশীলতা (সাধারণত 0.19 মিমি চোয়াল খোলার জন্য 17 মিমি রেঞ্চ প্রতি ডিআইএন 894), রেঞ্চের চোয়াল এবং বোল্ট ফ্ল্যাটের মধ্যে মোট ক্লিয়ারেন্স 0.46 মিমি পৌঁছাতে পারে। উচ্চ ঘূর্ণন সঁচারক বল, এই ক্লিয়ারেন্স ঘূর্ণনশীল স্লপ অনুমতি দেয় যা সম্পূর্ণ সমতল মুখ জুড়ে বিতরণ না করে সমতল কোণে যোগাযোগের চাপকে কেন্দ্রীভূত করে। ফলাফল হল কর্নার রাউন্ডিং — প্রথমে বোল্টে, তারপর রেঞ্চের চোয়ালে — এবং এনগেজমেন্টের একটি প্রগতিশীল ক্ষতি যা সাধারণত 5-15 হাই-টর্ক চক্রের পরে অগ্রহণযোগ্য হয়ে যায়। বারবার ইনস্টলেশন এবং অপসারণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য, সংগ্রহের সময় একটি কঠোর AF সহনশীলতা নির্দিষ্ট করা — বা একটি হেক্স সকেট (অ্যালেন) কনফিগারেশনে আপগ্রেড করা যা চোয়ালের ক্লিয়ারেন্সকে সম্পূর্ণরূপে বাদ দেয় — কোনও কাঠামোগত শাস্তি ছাড়াই একটি কংক্রিট পাল্টা ব্যবস্থা।

Suzhou Anzhikou Hardware Technology Co., Ltd. গ্রাহক-নির্দিষ্ট সহনশীলতা উইন্ডোতে রাখা জুড়ে-ফ্ল্যাট মাত্রা সহ হেক্স হেড স্ক্রু তৈরি করে যা ISO স্ট্যান্ডার্ড ডিফল্টের চেয়ে বেশি শক্ত, তাইওয়ান এবং জাপান থেকে প্রবর্তিত থ্রেড-রোলিং এবং CNC সরঞ্জাম ব্যবহার করে উচ্চ-ভলিউম উত্পাদনের রেট ছাড়াই মাত্রিক সামঞ্জস্য বজায় রাখতে সক্ষম।

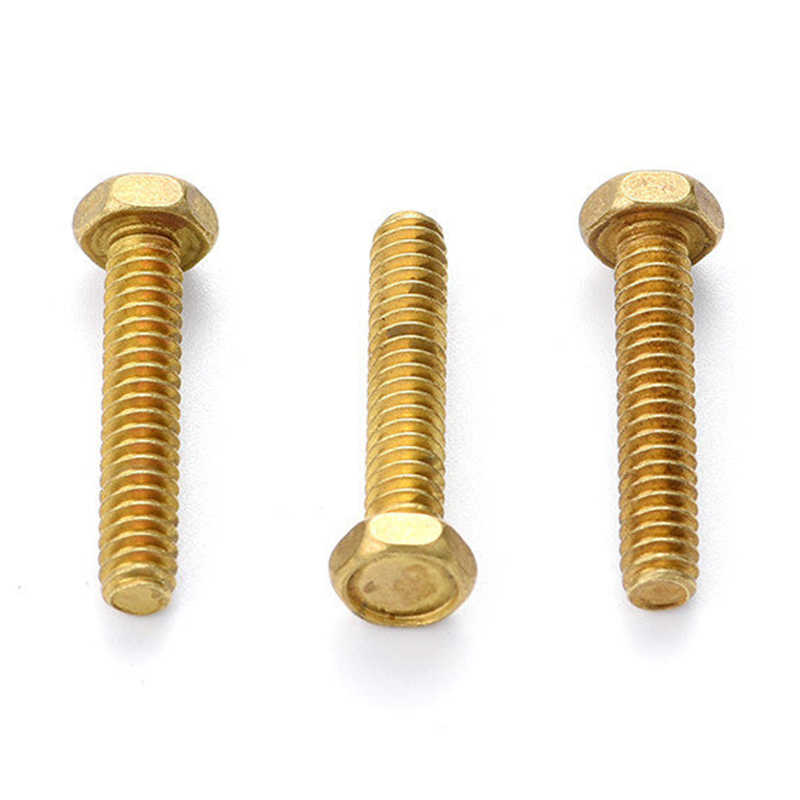

সলিড ব্রাস হেক্স হেড বোল্ট বৈদ্যুতিক এবং গ্রাউন্ডিং অ্যাপ্লিকেশনগুলিতে — পরিবাহিতা বনাম শক্তি ট্রেড-অফ

বৈদ্যুতিক পরিবাহিতা, গ্রাউন্ডিং বাস বার এবং টার্মিনাল ব্লক অ্যাসেম্বলিতে হেক্স হেড বোল্টের জন্য ব্রাস ঘন ঘন নির্বাচন করা হয় কারণ এর বৈদ্যুতিক পরিবাহিতা — কিন্তু পিতলের সংকর ধাতুগুলির পরিবাহিতা রচনার উপর নির্ভর করে উল্লেখযোগ্যভাবে পরিবর্তিত হয়, এবং যেখানে যোগাযোগের প্রতিরোধ একটি ডিজাইনের প্যারামিটার হয় সেখানে পার্থক্যটি গুরুত্বপূর্ণ। ফাস্টেনার উৎপাদনে ব্যবহৃত দুটি সবচেয়ে সাধারণ পিতলের সংকর ধাতু হল CuZn39Pb3 (প্রায় 15-18% IACS পরিবাহিতা) এবং CuZn36Pb3 (17-20% IACS)। তুলনা করার জন্য, খাঁটি তামা হল 100% IACS এবং অ্যালুমিনিয়াম 6061 হল প্রায় 40% IACS। পিতলের বোল্টগুলি তাই তামার বিকল্প নয় যেখানে কম যোগাযোগ প্রতিরোধের জন্য গুরুত্বপূর্ণ — এগুলি একটি কাঠামোগত আপস যা বিশুদ্ধ তামার তুলনায় অনেক ভাল মেশিনিবিলিটি এবং থ্রেড-গঠনের কার্যকারিতার পাশাপাশি পর্যাপ্ত পরিবাহিতা প্রদান করে।

গ্রাউন্ডিং অ্যাপ্লিকেশানগুলিতে, আরও গুরুত্বপূর্ণ ফ্যাক্টরটি প্রায়শই বাল্ক পরিবাহিতা নয় তবে বল্টু বিয়ারিং ফেস এবং থ্রেড এঙ্গেজমেন্টে ইন্টারফেস প্রতিরোধ। পিতলের পৃষ্ঠে অক্সাইড স্তরগুলি - যা বাতাসের সংস্পর্শে আসার কয়েক ঘন্টার মধ্যে তৈরি হয় - তাজা মেশিনযুক্ত পৃষ্ঠের তুলনায় মাত্রার ক্রম দ্বারা যোগাযোগ প্রতিরোধ ক্ষমতা বাড়ায়। কম যোগাযোগ প্রতিরোধের জন্য হয় একটি পৃষ্ঠ চিকিত্সা প্রয়োজন যা অক্সিডেশনকে বাধা দেয় (উচ্চ-কর্মক্ষমতা গ্রাউন্ডিংয়ের জন্য সিলভার প্লেটিং, সাধারণ ব্যবহারের জন্য নিকেল প্রলেপ) বা একটি যৌথ নকশা যা যান্ত্রিকভাবে অক্সাইড স্তর ভেঙ্গে যাওয়ার জন্য পর্যাপ্ত যোগাযোগের চাপ নিশ্চিত করে। স্ট্রাকচারাল ক্ল্যাম্পিংয়ের জন্য বিশুদ্ধভাবে গণনা করা টর্কের মানগুলি প্রায়শই এই অক্সাইড স্থানচ্যুতি অর্জনের জন্য অপর্যাপ্ত হয় — IEEE 837 এবং IEC 61439 এর মতো গ্রাউন্ডিং জয়েন্ট ডিজাইন স্ট্যান্ডার্ডগুলি এটিকে আলাদা টর্ক এবং যোগাযোগের চাপের প্রয়োজনীয়তার সাথে মোকাবেলা করে যা সাধারণ কাঠামোগত ফাস্টেনার স্পেসিফিকেশনকে অতিক্রম করে।

সলিড ব্রাস হেক্স হেড বোল্টগুলিও অ্যামোনিয়াযুক্ত বায়ুমণ্ডল — কৃষি সুবিধা, হিমায়ন উদ্ভিদ এবং কিছু জল চিকিত্সা পরিবেশের উপস্থিতিতে স্ট্রেস কারাশন ক্র্যাকিং (SCC) নামে পরিচিত একটি ঘটনা প্রদর্শন করে। উচ্চ-দস্তা পিতলের খাদ (15% Zn-এর উপরে) বিশেষভাবে সংবেদনশীল। যেখানে SCC ঝুঁকি বিদ্যমান, একটি নিম্ন-দস্তা পিতল (CuZn10 বা CuZn15) নির্দিষ্ট করা বা একটি সিলিকন ব্রোঞ্জ অ্যালয়েতে স্যুইচ করা কেবলমাত্র যন্ত্রযোগ্যতার সামান্য হ্রাসের সাথে যথেষ্ট ভাল SCC প্রতিরোধ প্রদান করে। Anzhikou-এর ইঞ্জিনিয়ারিং দল কাস্টম ফাস্টেনার অর্ডারের জন্য উপাদান নির্বাচন প্রক্রিয়ার অংশ হিসাবে গ্রাহক অপারেটিং পরিবেশের মূল্যায়ন করে, উত্পাদন প্রতিশ্রুতিবদ্ধ হওয়ার আগে সক্রিয়ভাবে SCC ঝুঁকিকে পতাকাঙ্কিত করে।

নন-স্টিল মেটিং উপকরণে হেক্স হেড স্ক্রুগুলির জন্য থ্রেড এনগেজমেন্ট দৈর্ঘ্য গণনা

"থ্রেড এনগেজমেন্ট এক বোল্ট ব্যাসের সমান হওয়া উচিত" এই নিয়মটি স্টিল-টু-স্টিল জয়েন্ট ডিজাইন থেকে উদ্ভূত হয় এবং অ্যালুমিনিয়াম, জিঙ্ক ডাই-কাস্ট, ব্রাস বা ইঞ্জিনিয়ারিং প্লাস্টিকের যেখানে ট্যাপ করা গর্ত রয়েছে সেখানে নিরাপদে স্থানান্তরিত হয় না। এই উপাদানগুলির স্টিলের তুলনায় উল্লেখযোগ্যভাবে কম থ্রেড শিয়ার শক্তি রয়েছে, যার অর্থ একই অক্ষীয় বোল্ট লোডের অধীনে, বোল্ট নিজেই ব্যর্থ হওয়ার আগে মিলন থ্রেডগুলি ফালা হয়ে যায়। থ্রেড স্ট্রিপিং প্রতিরোধ করার জন্য ন্যূনতম এনগেজমেন্ট দৈর্ঘ্য প্রকৃত ট্যাপ করা উপাদানের জন্য পুনরায় গণনা করা আবশ্যক, এবং প্রয়োজনীয় দৈর্ঘ্য প্রায়শই 1.5× থেকে 3× বোল্ট ব্যাস উপাদান জোড়ার উপর নির্ভর করে।

মিশ্র উপকরণে হেক্স হেড স্ক্রু জয়েন্টগুলির পরিচালনা ব্যর্থতা মোডের তুলনা নিম্নরূপ:

একটি ব্যবহারিক অর্থ: একটি পিতলের আবাসনে থ্রেড করা শক্ত পিতলের হেক্স হেড বোল্টগুলি আসলে একটি ভালভাবে মিলে যাওয়া উপাদান জোড়া — বল্টু এবং সঙ্গমের থ্রেডগুলির প্রায় একই শিয়ার শক্তি রয়েছে, যা জয়েন্ট ব্যর্থতার মোডের পূর্বাভাসকে সরল করে তোলে এবং ভিন্ন-ধাতুর সংমিশ্রণের তুলনায় থ্রেড গলানোর সম্ভাবনা কম। এটি নির্ভুল যন্ত্র হাউজিং, ভালভ বডি এবং প্লাম্বিং ফিটিংগুলির একটি অর্থবহ সুবিধা যেখানে ব্রাস-অন-ব্রাস জয়েন্টগুলি সাধারণ এবং বিচ্ছিন্নকরণ চক্রের মধ্যে দীর্ঘ পরিষেবা জীবন প্রত্যাশিত৷

হেক্স হেড স্ক্রুগুলিতে সম্পত্তি শ্রেণির চিহ্ন এবং তারা ক্লান্তি জীবন সম্পর্কে আপনাকে কী বলে না

ISO 898-1 প্রপার্টি ক্লাস মার্কিং — 8.8, 10.9, 12.9 হেক্স হেডে এমবসড — ফাস্টেনারের ন্যূনতম প্রসার্য শক্তি এবং ফলন শক্তির সাথে যোগাযোগ করে, যা স্ট্যাটিক লোড ডিজাইনের গণনার জন্য যথেষ্ট। এই চিহ্নগুলি যা যোগাযোগ করে না তা হ'ল ক্লান্তি শক্তি, খাঁজ সংবেদনশীলতা বা চক্রীয় লোডিংয়ের অধীনে কার্যক্ষমতা - তিনটি বৈশিষ্ট্য যা নির্ধারণ করে যে একটি হেক্স হেড স্ক্রু লক্ষ লক্ষ লোড চক্রের একটি ডিজাইনের জীবনকাল ধরে একটি স্পন্দিত সমাবেশে বেঁচে থাকে কিনা। দুটি ভিন্ন নির্মাতার একটি প্রপার্টি ক্লাস 8.8 বোল্ট, উভয়ই ন্যূনতম প্রসার্য প্রয়োজনীয়তা পূরণ করে, থ্রেড রুট ব্যাসার্ধ, থ্রেড রানআউটে পৃষ্ঠের সমাপ্তি এবং ঘূর্ণায়মান প্রক্রিয়া থেকে অবশিষ্ট স্ট্রেস অবস্থার উপর নির্ভর করে ক্লান্তি সহনশীলতার সীমা 30-40% আলাদা হতে পারে।

থ্রেড রোলিং, থ্রেড কাটার বিপরীতে, মূল প্রক্রিয়া পরিবর্তনশীল যা ক্লান্তি কর্মক্ষমতাকে সবচেয়ে উল্লেখযোগ্যভাবে প্রভাবিত করে। রোলিং থ্রেড রুটে কম্প্রেসিভ রেসিডুয়াল স্ট্রেস প্ররোচিত করে - একটি অক্ষীয় লোড বোল্টের সর্বোচ্চ স্ট্রেস কনসেন্ট্রেশন জোন - যা প্রসার্য ক্লান্তি স্ট্রেসের সরাসরি বিরোধিতা করে এবং কার্যকর সহনশীলতার সীমা বাড়ায়। প্রপার্টি ক্লাস 8.8 বোল্টের উপর ঘূর্ণিত থ্রেডগুলি প্রকাশিত গবেষণায় দেখানো হয়েছে যে একই প্রপার্টি ক্লাসের কাট-থ্রেড বোল্টের ক্লান্তি লাইফ 2× থেকে 4 × অভিন্ন লোডিং অবস্থার মধ্যে ফ্যাক্টর দ্বারা অতিক্রম করে। এই কারণেই সমালোচনামূলক ক্লান্তি অ্যাপ্লিকেশনগুলিতে "তাপ চিকিত্সার পরে ঘূর্ণিত থ্রেডগুলি" (আগের চেয়ে) নির্দিষ্ট করা একক সম্পত্তি শ্রেণী চিহ্নিতকরণ যা প্রকাশ করে তার বাইরে একটি পরিমাপযোগ্য নিরাপত্তা মার্জিন যোগ করে।

শক্ত পিতলের হেক্স হেড বোল্টের জন্য, ক্লান্তি নকশাটি অতিরিক্তভাবে ইস্পাতের তুলনায় পিতলের নিম্ন ক্লান্তি অনুপাত (প্রসার্য শক্তির সহনশীলতার সীমা) দ্বারা জটিল - সাধারণত 0.25-0.30 পিতলের জন্য বনাম 0.40-0.50 মাঝারি কার্বন ইস্পাতের জন্য। এর মানে হল যে একটি ব্রাস বোল্ট তার প্রসার্য শক্তির 40% সাইক্লিক লোডিংয়ের অধীনে কাজ করে তা এখনও ক্লান্তি-সমালোচনামূলক ব্যবস্থায় থাকতে পারে, যেখানে একই স্ট্রেস ভগ্নাংশে একটি ইস্পাত বোল্ট নিরাপদে তার সহনশীলতার সীমার নীচে থাকবে। Suzhou Anzhikou হার্ডওয়্যার টেকনোলজি কোং, লিমিটেড স্টিল এবং ব্রাস হেক্স হেড স্ক্রু উভয়ের জন্য তার মানক উত্পাদন প্রক্রিয়ার অংশ হিসাবে থ্রেড-রোলিং তারের সরঞ্জাম ব্যবহার করে, এটি নিশ্চিত করে যে ব্যাচের আকার নির্বিশেষে কম্প্রেসিভ রেসিডুয়াল স্ট্রেস বেনিফিট ধারাবাহিকভাবে উপস্থিত রয়েছে - একটি প্রক্রিয়া ক্ষমতা যা গ্রাহকদের ক্লান্তি-সমালোচনামূলক পরিষেবা জুড়ে রপ্তানি করার জন্য ডিজাইন করা গ্রাহকদের সরাসরি সমর্থন করে।
