টরক্স ড্রাইভ জ্যামিতি এবং ক্যাম-আউট প্রতিরোধ - ছয়-লোব প্রোফাইলের পিছনে ইঞ্জিনিয়ারিং

Torx ড্রাইভ সিস্টেম (ISO 10664, অভ্যন্তরীণভাবে হেক্সালোবুলার হিসাবে উল্লেখ করা হয়) বিশেষভাবে ক্যাম-আউট ব্যর্থতা দূর করার জন্য প্রকৌশলী করা হয়েছিল যা ফিলিপস এবং পজিড্রিভ ড্রাইভকে উচ্চ ইনস্টলেশন টর্কগুলিতে জর্জরিত করে। ক্যাম-আউট ঘটে যখন ড্রাইভারের অক্ষীয় বল টর্ক বৃদ্ধির সাথে সাথে রিসেস থেকে কিছুটা বের করে দেয় — ক্রুসিফর্ম ড্রাইভে ঢালু ফ্ল্যাঙ্কগুলির একটি পরিণতি যা টর্ককে ইজেকশন ফোর্সে রূপান্তর করে। হেক্সালোবুলার প্রোফাইল কৌণিক ফ্ল্যাঙ্কগুলিকে বাঁকা লোবগুলির সাথে প্রতিস্থাপন করে যা ড্রাইভার বিটকে কাছাকাছি-উল্লম্ব যোগাযোগের দেয়ালের সাথে জড়িত করে, তাই টর্কের অধীনে প্রতিক্রিয়া বলটি অক্ষীয়ভাবে বাইরের দিকে না হয়ে রেডিয়ালিভাবে ভিতরের দিকে পরিচালিত হয়। ফলাফল হল একটি ড্রাইভ সিস্টেম যেখানে ক্রমবর্ধমান টর্ক বিট বের করার পরিবর্তে এনগেজমেন্ট গ্রিপ বাড়ায়।

জন্য ব্যবহারিক পরিণতি torx প্যান মাথা স্ব-লঘুপাত screws তাৎপর্যপূর্ণ: কারণ ক্যাম-আউট বাদ দেওয়া হয়েছে, স্ক্রুটিকে তার সম্পূর্ণ ইনস্টলেশন টর্কের দিকে চালিত করা যেতে পারে ড্রাইভারকে স্লিপ না করে এবং অবকাশ বা আশেপাশের উপাদান পৃষ্ঠের ক্ষতি না করে। এটি বিশেষ করে দৃশ্যমান বা সমাপ্ত পৃষ্ঠগুলিতে ইনস্টল করা প্যান হেড সেল্ফ-ট্যাপিং স্ক্রুগুলির জন্য গুরুত্বপূর্ণ — স্বয়ংচালিত অভ্যন্তরীণ ট্রিম, অ্যাপ্লায়েন্স প্যানেল, ভোক্তা ইলেকট্রনিক্স হাউজিং — যেখানে বিট স্লিপ চিহ্নগুলি একটি ওয়ারেন্টি এবং চেহারা উদ্বেগ। হেক্সালোবুলার প্রোফাইলটি ফিলিপস ড্রাইভের সমতুল্য রিসেস সাইজের তুলনায় বৃহত্তর কন্টাক্ট এরিয়াতে টর্ক স্থানান্তর করে, যা রিসেস দেয়াল জুড়ে স্ট্রেসকে আরও সমানভাবে বিতরণ করে এবং হাই-সাইকেল উৎপাদন পরিবেশে 5-10× ফ্যাক্টর দ্বারা স্ক্রু রিসেস এবং ড্রাইভার বিট উভয়ের ব্যবহারযোগ্য আয়ু বাড়ায়।

একটি কম আলোচিত সুবিধা হল ছুটিতে টরক্স বিটের আত্মকেন্দ্রিক আচরণ। বাঁকানো লোব জ্যামিতি ড্রাইভারকে সারিবদ্ধকরণে নির্দেশিত করে যখন এটি বসে থাকে, ইনস্টলেশন টুল থেকে প্রয়োজনীয় কৌণিক মিসলাইনমেন্ট সহনশীলতা হ্রাস করে। রোবোটিক স্ক্রু ড্রাইভার ব্যবহার করে স্বয়ংক্রিয় সমাবেশের জন্য - ইলেকট্রনিক্স এবং স্বয়ংচালিত উত্পাদনে টর্ক্স প্যান হেড স্ব-ট্যাপিং স্ক্রুগুলির জন্য একটি সাধারণ স্থাপনার দৃশ্য - এই স্ব-কেন্দ্রিকতা ফিলিপস ড্রাইভের তুলনায় চক্রের সময় এবং রিসেস ক্ষতির হার হ্রাস করে, যার জন্য ক্রস-ড্রাইভিং এড়াতে কঠোর কৌণিক প্রান্তিককরণ সহনশীলতা প্রয়োজন। Suzhou Anzhikou Hardware Technology Co., Ltd. আইএসও 10664 লোব প্রোফাইল সহনশীলতায় তৈরি কোল্ড-হেডিং পাঞ্চ ব্যবহার করে টরক্স রিসেস জ্যামিতি তৈরি করে, উৎপাদন প্রকাশের আগে অপটিক্যাল পরিমাপের মাধ্যমে রিসেস গভীরতা এবং লোবের প্রস্থ যাচাই করা হয়।

প্যান হেড সেল্ফ-ট্যাপিং স্ক্রুগুলির জন্য টর্ক্স সাইজ নির্বাচন — কেন টি-আকার এবং স্ক্রু ব্যাস অবশ্যই সঠিকভাবে মেলে

প্রতিটি টরক্স আকারের উপাধি (T6, T8, T10, T15, টি-টোয়েন্টি, T25, T27, T30, ইত্যাদি) হেক্সালোবুলার রিসেসের জন্য একটি সুনির্দিষ্ট খোদাই করা বৃত্তের ব্যাস নির্দিষ্ট করে এবং প্রতিটি আকার একটি প্রস্তাবিত স্ক্রু ব্যাস পরিসরের সাথে যুক্ত করা হয়। স্ক্রু ব্যাসের জন্য খুব ছোট টরক্সের আকার ব্যবহার করলে লোবের শিকড় এবং স্ক্রু হেডের ঘেরের মধ্যে অপর্যাপ্ত অবকাশ দেয়ালের উপাদান থাকে — রিসেস বিস্ফোরণের শক্তি হ্রাস করে এবং স্ক্রু হেড টর্কের নীচে রিসেস কোণে রেডিয়ালিভাবে বিভক্ত হয়ে যায়। স্ক্রু হেড ব্যাসের জন্য খুব বড় টরক্স সাইজ ব্যবহার করার জন্য মাথা থেকে অনেক বেশি উপাদান সরাতে হয়, যা মাথার গাঠনিক অংশকে বাঁকানোর সময় কমিয়ে দেয় এবং থ্রেডটি সম্পূর্ণ এনগেজমেন্টে পৌঁছানোর আগে মাথাটি উচ্চ টর্কের সাথে স্ন্যাপ করতে পারে।

প্যান হেড সেল্ফ-ট্যাপিং স্ক্রুগুলির জন্য টরক্সের আকার এবং স্ক্রু ব্যাসের মধ্যে মানক জুটি প্রতিষ্ঠিত শিল্প নিয়মাবলী অনুসরণ করে, যা ক্যাটালগ ডিফল্টের উপর নির্ভর না করে স্পষ্টভাবে জানার যোগ্য:

টর্ক্স প্যান হেড সেল্ফ-ট্যাপিং স্ক্রুগুলির জন্য, প্যান হেড জ্যামিতি ফ্ল্যাট বা ডিম্বাকৃতির মাথার তুলনায় একটি বড় মাথা ব্যাস-থেকে-শ্যাঙ্ক ব্যাস অনুপাত প্রদান করে, যা অবকাশ এবং মাথার ঘেরের মধ্যে অবশিষ্ট প্রাচীর পুরুত্বের সাথে আপোস না করে একটি আনুপাতিকভাবে বড় টরক্স রিসেস ব্যবহার করার অনুমতি দেয়। এটি একটি অর্থপূর্ণ কাঠামোগত সুবিধা: প্রদত্ত স্ক্রু ব্যাসের জন্য একটি ফ্ল্যাট মাথার উপর একটি প্যান হেড নির্দিষ্ট করা কিছু ক্ষেত্রে একটি Torx আকারকে বড় করার অনুমতি দেয়, যা থ্রেডের আকারে কোনো পরিবর্তন ছাড়াই ইনস্টলেশন টর্ক ক্ষমতা 25-40% বৃদ্ধি করে।

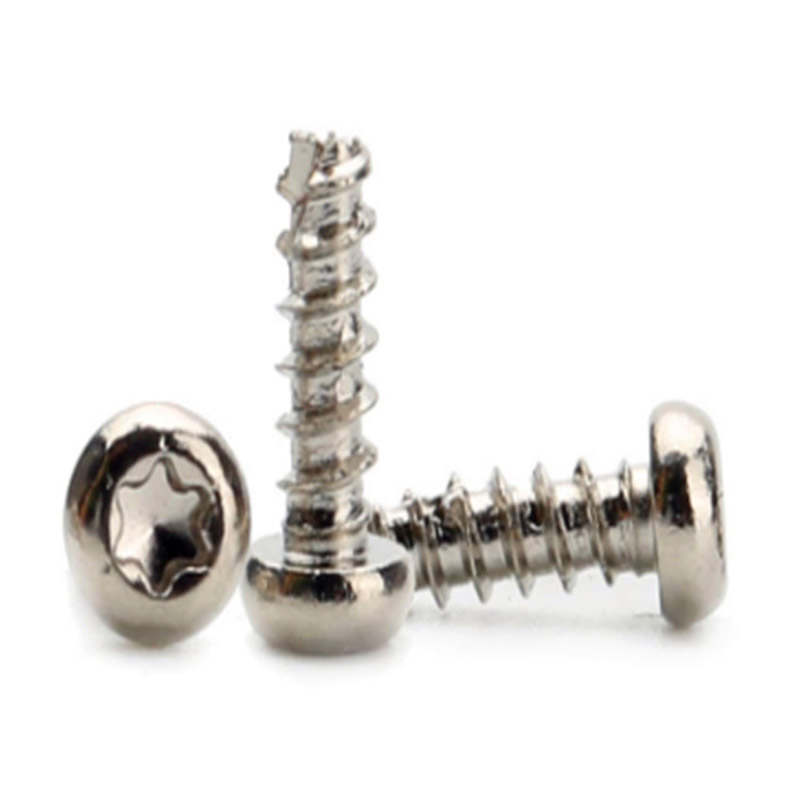

থার্মোপ্লাস্টিক সাবস্ট্রেটে টর্ক্স প্যান হেড সেল্ফ ট্যাপিং স্ক্রুগুলির জন্য থ্রেড ফর্ম অপ্টিমাইজেশান

টরক্স প্যান হেড সেল্ফ-ট্যাপিং স্ক্রু ব্যাপকভাবে থার্মোপ্লাস্টিক হাউজিং-এ ব্যবহৃত হয় — ABS, পলিকার্বোনেট, পলিপ্রোপিলিন এবং গ্লাস-ভরা নাইলন হল সবচেয়ে সাধারণ সাবস্ট্রেট — যেখানে স্ক্রু প্রি-কাট থ্রেড যুক্ত করার পরিবর্তে ইনস্টলেশনের সময় নিজস্ব থ্রেড তৈরি করে। সেল্ফ-ট্যাপিং স্ক্রু-এর থ্রেড ফর্ম জ্যামিতি নির্ধারণ করে যে থ্রেড (ড্রাইভ টর্ক) গঠনের জন্য কতটা টর্কের প্রয়োজন, স্ট্রিপ করার আগে গঠিত থ্রেডটি কতটা অক্ষীয় লোড বহন করতে পারে (স্ট্রিপ টর্ক), এবং এই দুটি মানের মধ্যে অনুপাত কী। ড্রাইভ টর্ক এবং স্ট্রিপ টর্কের মধ্যে একটি বিস্তৃত মার্জিন হল প্রাথমিক নকশা লক্ষ্য: এটি অপারেটর অসাবধানতাবশত মাথার আসনের আগে গঠিত থ্রেডটি ছিনতাই না করে স্ক্রুটিকে সম্পূর্ণরূপে ইনস্টল করার অনুমতি দেয়।

প্লাস্টিকের জন্য থ্রেড-ফর্মিং (থ্রেড কাটার বিপরীতে) সেলফ-ট্যাপিং স্ক্রু একটি ট্রিলোবুলার বা অ্যাসিমেট্রিক থ্রেড ক্রস-সেকশন ব্যবহার করে যা পরিধির চারপাশে ক্রমাগত না হয়ে তিন বা তার বেশি পয়েন্টে পাইলট হোল প্রাচীরের সাথে যোগাযোগ করে। এটি থ্রেড তৈরির সময় যোগাযোগের ক্ষেত্রকে কমিয়ে পূর্ণ-যোগাযোগ থ্রেড ফর্মের তুলনায় সমতুল্য বা আরও ভাল পুল-আউট শক্তি অর্জন করে গঠনের টর্ককে হ্রাস করে — কারণ স্থানচ্যুত প্লাস্টিক যোগাযোগের লোবগুলির মধ্যে স্থিতিস্থাপকভাবে পুনরুদ্ধার করে এবং অক্ষীয় লোডের অধীনে থ্রেড ফ্ল্যাঙ্কগুলিকে আঁকড়ে ধরে। উচ্চ স্থিতিস্থাপক পুনরুদ্ধারের (পলিপ্রোপিলিন, টিপিই মিশ্রণ) সহ থার্মোপ্লাস্টিকগুলির জন্য, এই ইলাস্টিক গ্রিপ মোট পুল-আউট প্রতিরোধের 30% পর্যন্ত অবদান রাখতে পারে, এটি একটি গৌণ ঘটনার পরিবর্তে একটি উল্লেখযোগ্য এবং নকশা-প্রাসঙ্গিক প্রভাব তৈরি করে।

পাইলট গর্ত ব্যাস নির্বাচন প্লাস্টিকের মধ্যে স্ব-ট্যাপিং স্ক্রু ইনস্টলেশনের সবচেয়ে ফলপ্রসূ একক প্যারামিটার, এবং ত্রুটির পরিণতিগুলি অপ্রতিসম। একটি বড় আকারের পাইলট ছিদ্র গ্রহণযোগ্যভাবে ঘূর্ণন সঁচারক বল গঠন হ্রাস করে কিন্তু স্ট্রিপ টর্ককে ব্যাপকভাবে হ্রাস করে — থ্রেড ফ্ল্যাঙ্কগুলি কম উপাদান যুক্ত করে, এবং কম লোডে পুল-আউট ব্যর্থতা ঘটে। একটি আন্ডারসাইজড পাইলট হোল গঠন এবং স্ট্রিপ টর্ক উভয়ই বাড়ায়, কিন্তু অত্যধিক গঠনকারী টর্ক প্লাস্টিকের বিকৃতির মাধ্যমে তাপ উৎপন্ন করে, থ্রেডের তাৎক্ষণিক আশেপাশে গলে যায় এবং একটি দুর্বল তাপ-আক্রান্ত অঞ্চল তৈরি করে যা পরিষেবা কম্পনের অধীনে ফাটল ধরে। থার্মোপ্লাস্টিক সেল্ফ-ট্যাপিং অ্যাপ্লিকেশনের জন্য সঠিক পাইলট হোলের ব্যাস সাধারণত স্ক্রুর বাইরের থ্রেড ব্যাসের 85-92%, প্লাস্টিকের মডুলাস এবং প্রাচীরের পুরুত্বের উপর নির্ভর করে নির্দিষ্ট মান সহ। গ্লাস-ভর্তি উপকরণগুলির জন্য (উদাহরণস্বরূপ 30% GF নাইলন), ফিলারের ঘনত্ব স্থিতিস্থাপক পুনরুদ্ধার হ্রাস করে এবং ইনস্টলেশনের সময় বসের ক্র্যাকিং এড়াতে একটি সামান্য বড় পাইলট - সাধারণত 90-95% - প্রয়োজন।

Anzhikou এর প্রকৌশল এবং প্রযুক্তিগত দল নিয়মিতভাবে গ্রাহকদের পাইলট হোল ব্যাস সুপারিশ প্রদান করে নতুন প্লাস্টিকের হাউজিং ডিজাইনের জন্য টর্ক্স প্যান হেড স্ব-ট্যাপিং স্ক্রু নির্দিষ্ট করে, ইলেকট্রনিক্স, স্বয়ংচালিত এবং ভোক্তা পণ্য খাতে 20 বছরের বেশি ফাস্টেনার প্রয়োগের অভিজ্ঞতার উপর অঙ্কন করে যাতে একটি উৎপাদন প্রক্রিয়া স্থাপনের আগে প্রয়োজনীয় ডিজাইনের পুনরাবৃত্তির সংখ্যা কমাতে হয়-

Torx রিসেস গভীরতা সহনশীলতা এবং উত্পাদন সমাবেশে ড্রাইভার বিট নিযুক্তির উপর এর প্রভাব

অবকাশের গভীরতা হল সবচেয়ে কম আলোচিত মাত্রিক পরামিতি টরক্স স্ক্রু প্রকিউরমেন্ট স্পেসিফিকেশনে, তবুও এটি ইনস্টলেশনের সময় ড্রাইভার বিট কতটা নিযুক্ত থাকে তা সরাসরি নিয়ন্ত্রণ করে এবং সেইজন্য বিটটি অবকাশ কাটার আগে বা অক্ষীয় প্রতিক্রিয়া বলের অধীনে প্রত্যাহার করার আগে কতটা টর্ক স্থানান্তরিত হতে পারে। ISO 10664 প্রতিটি Torx আকারের জন্য ন্যূনতম অবকাশের গভীরতা নির্দিষ্ট করে, কিন্তু সর্বোচ্চ সেট করে না — উপরের আবদ্ধতা নির্মাতার বিবেচনার উপর ছেড়ে দেয়। অনুশীলনে, একটি প্রোডাকশন ব্যাচ জুড়ে রিসেস গভীরতার তারতম্য 0.15-0.25 মিমি হতে পারে ঠান্ডা মাথার স্ক্রুগুলির জন্য যদি ডাই পরিধান সক্রিয়ভাবে নিরীক্ষণ না করা হয়, এবং এই পরিবর্তনের স্বয়ংক্রিয় সমাবেশে পরিমাপযোগ্য পরিণতি হয়।

টর্ক শাটঅফ সহ বায়ুসংক্রান্ত বা বৈদ্যুতিক স্ক্রু ড্রাইভার সিস্টেমে, ড্রাইভার বিট এনগেজমেন্ট গভীরতা টর্ক পড়ার সঠিকতাকে প্রভাবিত করে। স্ক্রু মাথার পৃষ্ঠের তুলনায় একটি অগভীর-অগভীর অবকাশ বিটটিকে স্ক্রু মাথার পৃষ্ঠের তুলনায় উচ্চতর আসনের কারণ করে, লোবের যোগাযোগের পয়েন্টগুলিতে কার্যকরী মোমেন্ট আর্ম পরিবর্তন করে এবং টর্ক সেন্সর প্রকৃত থ্রেড টর্কের চেয়ে কম মান নিবন্ধন করে — যার অর্থ স্ক্রুটি কম টর্ক করা হতে পারে যদিও টুলটি সম্পূর্ণ হওয়ার ইঙ্গিত দেয়। এটি বিশেষ করে নিরাপত্তা-সমালোচনামূলক সমাবেশ প্রক্রিয়াগুলিতে (অটোমোটিভ এয়ারব্যাগ হাউজিং, মেডিকেল ডিভাইস এনক্লোজার, স্ট্রাকচারাল কানেক্টর) সমস্যাযুক্ত যেখানে টর্ক ট্রেসেবিলিটি একটি নিয়ন্ত্রক প্রয়োজনীয়তা এবং আন্ডার-টর্কযুক্ত ফাস্টেনারগুলি একটি অসঙ্গতি তৈরি করে।

অবকাশের গভীরতা এবং ড্রাইভার বিট পরিধানের মধ্যে মিথস্ক্রিয়া সময়ের সাথে এই প্রভাবকে আরও বাড়িয়ে তোলে। কম লোব উচ্চতা সহ একটি জীর্ণ বিট একটি নামমাত্র-গভীর অবকাশ একটি নতুন বিট হিসাবে একই এনগেজমেন্ট কন্টাক্ট দৈর্ঘ্য অর্জন করতে একটি গভীর অবকাশ প্রয়োজন। যে উত্পাদন লাইনগুলি পরিমাপকৃত যোগাযোগের দৈর্ঘ্যের উপর ভিত্তি করে বিট প্রতিস্থাপনের ব্যবধান স্থাপন করে না — নির্বিচারে চক্র গণনার পরিবর্তে — টুলের টর্ক আউটপুট রিডিংয়ে কোনও পরিবর্তন ছাড়াই বিট পরিধানের সাথে সাথে কার্যকর ইনস্টলেশন টর্কের প্রবাহ অনুভব করবে। ISO ন্যূনতমকে পর্যাপ্ত হিসাবে গ্রহণ করার পরিবর্তে, ইনকামিং পরিদর্শন স্পেসিফিকেশনগুলিতে একটি ন্যূনতম গ্রহণযোগ্য অবকাশের গভীরতা স্থাপন করা, একটি উত্পাদন শিফট জুড়ে স্বাভাবিক বিট পরিধান মিটমাট করার জন্য প্রয়োজনীয় মার্জিন প্রদান করে।

Suzhou Anzhikou Hardware Technology Co., Ltd. তার কোল্ড-হেডিং প্রোডাকশন লাইন জুড়ে অপটিক্যাল কম্প্যারেটর ব্যবহার করে একটি নির্ধারিত ইন-প্রসেস পরিমাপ বিন্দু হিসাবে Torx রিসেস গভীরতা নিরীক্ষণ করে — ISO 9001:2015 সার্টিফিকেশনের অধীনে কাঠামোগত গুণমান প্রক্রিয়ার অংশ যা গ্রাহকদের প্রয়োজনীয় মাত্রাগত সামঞ্জস্য সমর্থন করে যেখানে 40টি মান রপ্তানিযোগ্য নথির চাহিদা দ্রুত বাজারে রপ্তানি করে। একা এন্ড-প্রোডাক্ট টর্ক অডিটের উপর নির্ভর না করে কনফর্মেন্স।
